2.5 PENGERTIAN DATA FLOW DIAGRAM DAN CONTOH GAMBAR DFD

Data Flow Diagram (DFD) merupakan suatu cara atau metode untuk membuat rancangan sebuah sistem yang mana berorientasi pada alur data yang bergerak pada sebuah sistem nantinya. Dalam pembuatan Sistem Informasi, DFD sering digunakan. DFD dibuat oleh para analis untuk membuat sebuah sistem yang baik. Dimana DFD ini nantinya diberikan kepada para programmer untuk melakukan proses coding. Dimana para programmer melakukan sebuah coding sesuai dengan DFD yang dibuat oleh para analis sebelumnya. Tools yang digunakan pada pembuatan DFD (Data Flow Diagram) yaitu EasyCase, Power Designer 6. Salah satu cara lain untuk mendesain sistem yaitu menggunakan UML(Unified Manual Language).



Komponen DFD (Data Flow Diagram):

User / Terminator: Kesatuan diluar sistem (external entity) yang memberikan input ke sistem atau menerima output dari sistem berupa orang, organisasi, atau sistem lain.
Process: Aktivitas yang mengolah input menjadi output.
Data Flow: Aliran data pada sistem (antar proses, antara terminator & proses, serta antara proses & data store).
Data Store: Penyimpanan data pada database, biasanya berupa tabel.
Didalam DFD terdapat 3 level, yaitu :

1. Diagram Konteks : menggambarkan satu lingkaran besar yang dapat mewakili seluruh proses yang terdapat di dalam suatu sistem. Merupakan tingkatan tertinggi dalam DFD dan biasanya diberi nomor 0 (nol). Semua entitas eksternal yang ditunjukkan pada diagram konteks berikut aliran-aliran data utama menuju dan dari sistem. Diagram ini sama sekali tidak memuat penyimpanan data dan tampak sederhana untuk diciptakan.

2. Diagram Nol (diagram level-1) : merupakan satu lingkaran besar  yang mewakili lingkaran-lingkaran kecil yang ada di dalamnya. Merupakan pemecahan dari diagram Konteks ke diagram Nol. di dalam diagram ini memuat penyimpanan data.

3. Diagram Rinci : merupakan diagram yang menguraikan proses apa yang ada dalam diagram Nol.

Fungsi DFD

Fungsi dari Data Flow Diagram adalah :

Data Flow Diagram (DFD) adalah alat pembuatan model yang memungkinkan profesional sistem untuk menggambarkan sistem sebagai suatu jaringan proses fungsional yang dihubungkan satu sama lain dengan alur data, baik secara manual maupun komputerisasi.
DFD ini adalah salah satu alat pembuatan model yang sering digunakan, khususnya bila fungsi-fungsi sistem merupakan bagian yang lebih penting dan kompleks dari pada data yang dimanipulasi oleh sistem. Dengan kata lain, DFD adalah alat pembuatan model yang memberikan penekanan hanya pada fungsi sistem.
DFD ini merupakan alat perancangan sistem yang berorientasi pada alur data dengan konsep dekomposisi dapat digunakan untuk penggambaran analisa maupun rancangan sistem yang mudah dikomunikasikan oleh profesional sistem kepada pemakai maupun pembuat program.

Contoh DFD:


SUMBER :

2.4 GAMBAR SIMBOL TAMBAHAN DAN ARTINYA

Simbol tambahan pada flowchart dapat didefinisikan seperti gambar yang terdapat dibawah ini:


SUMBER : H.S, Suryadi., dan  Agus Sumin (1997). Pengantar Algoritma dan Pemograman. Depok: Penerbit Universitas Gunadarma.

2.3 GAMBAR SIMBOL-SIMBOL PEMROSESAN DAN ARTINYA

 Simbol pemrosesan pada flowchart dapat didefinisikan seperti gambar yang terdapat dibawah ini:


SUMBER : H.S, Suryadi., dan  Agus Sumin (1997). Pengantar Algoritma dan Pemograman. Depok: Penerbit Universitas Gunadarma.

2.2 GAMBAR SIMBOL-SIMBOL MASUKAN DAN ARTINYA

Simbol input pada flowchart dapat didefenisikan seperti gambar yang terdapat pada dibawah ini:


SUMBER : H.S, Suryadi., dan  Agus Sumin (1997). Pengantar Algoritma dan Pemograman. Depok: Penerbit Universitas Gunadarma.

2.1 SIMBOL-SIMBOL DASAR FLOWCHART

Flowchart adalah bagan-bagan yang mempunyai arus yang menggambarkan langkah-langkah penyelesaian suatu masalah. Flowchart merupakan cara penyajian dari suatu algoritma.

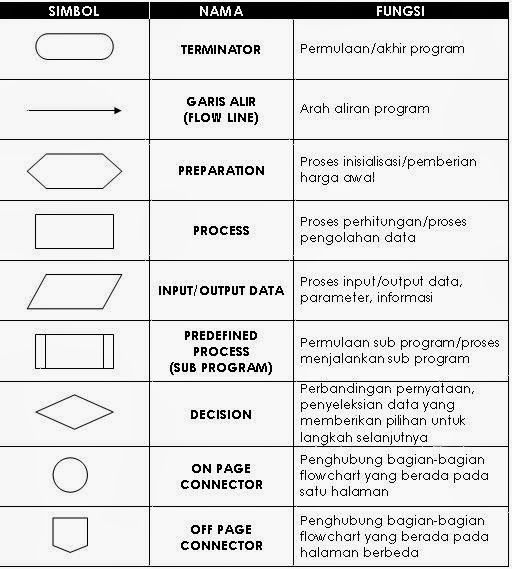

Berikut ini adalah simbol-simbol dasar flowchart:

SUMBER : http://jamil15.wordpress.com/2012/10/19/simbol-simbol-dasar-flowchart-2/
